• IMPORTANTE PARA SUA SEGURANÇA: antes de Instalar este produto. ler atentamente o manual de instnlções de instalação e garantia. A instalação deste aparelho deve ser efetuada por pessoa quallftcada.
• Conserve este manual para futuras consultas.
• IMPORTANTE PARA SUA SEGURANÇA: para evitar riscos de choques elétricos, o condutor terra deste produto (condutor verde ou verde/amarelo) deve ser conectado a um sistema de aterramento conforme a ABNT NBR 5410. A instalação elétrica e o sistema de aterramento para este produto devem ser executados por pessoa qualificada.
• A temperatura máxima da água com uma vazão de 3 L/min na entrada indicada para este aparelho é 50ºC, com o aparelho na posição ‘desligada’.
• Este aparelho pode aquecer a água a uma temperatura acima daquela adequada ao uso, podendo causar queimaduras. As crianças e as pessoas de idade, doentes ou com necessidades especiais devem ser supervisionadas quando da utilização do aparelho. Para tanto, antes e durante o uso deve-se tomar precauções especiais de forma a regular adequadamente a temperatura da água.
• Nunca conecte elementos filtrantes, dispositivos ou acessórios não indicados neste manual à saída do produto.
• Este produto foi desenvolvido para ser utilizado com água previamente tratada pela distribuidora da rede pública.


ATENÇÃO

• Em caso de queima da resistência:
  - Para o Modelo Multitemperaturas coloque o Seletor de temperaturas na posição Desliga.
  - Para o Modelo Eletrônico coloque o Seletor Liga/Desliga na posição Desliga.

• Este produto pode ser utilizado com dispositivo Diferencial Residual ("DR").
• O valor da resistividade da água a 22ºC, fornecida a este produto, não deve ser inferior a 1300 ohms x cm.
• Nunca utilize produto que apresente vazamento, desligue o disjuntor e entre em contato com a Assistência Técnica Lorenzetti.

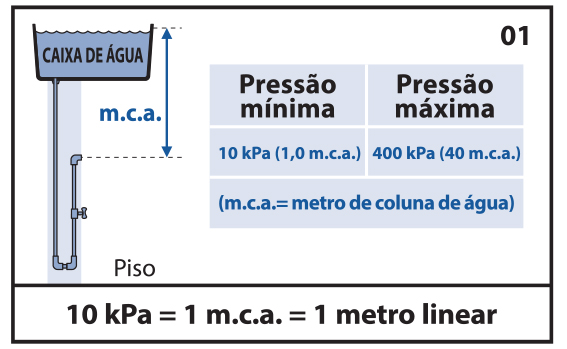

• Para um perfeito funcionamento deste aparelho, deve-se instalá-lo num ponto situado, no mínimo, 10 kPa (1,0 m.c.a) e no máximo 400 kPa (40,0 m.c.a.) abaixo da caixa d’água, conforme tabela (Fig.:01).
• Antes de instalar o produto, abra o registro e deixe correr bastante água, a fim de remover eventuais sujeiras existentes na tubulação, após isso feche o registro. O produto permite a instalação direta na saída de água DN15 (1/2).

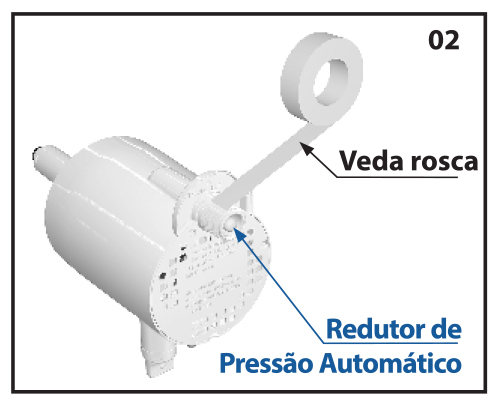

• Aparelho provido de redutor de pressão automático permanente (Fig.: 02), que funciona na faixa de pressão especificada, conforme tabela (Fig.:01).

MUITO IMPORTANTE:
PARA SUA SEGURANÇA O APARELHO NÃO DEVE SER UTILIZADO SEM ESTE REDUTOR, SUA REMOÇÃO IMPLICARÁ NA PERDA DA GARANTIA.

• Use fita veda rosca no niple de entrada de água do produto (Fig.:02).

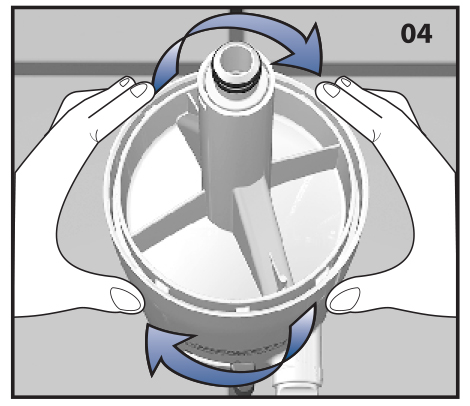

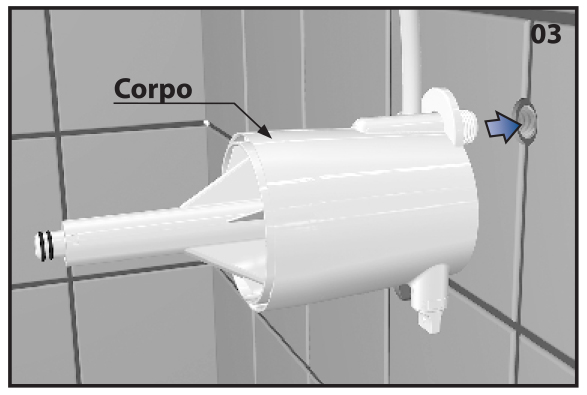

• Rosqueie o corpo girando-o suavemente sem usar ferramentas (Fig.:04).
• Certifique-se de que o produto esteja alinhado corretamente (Fig.:04).

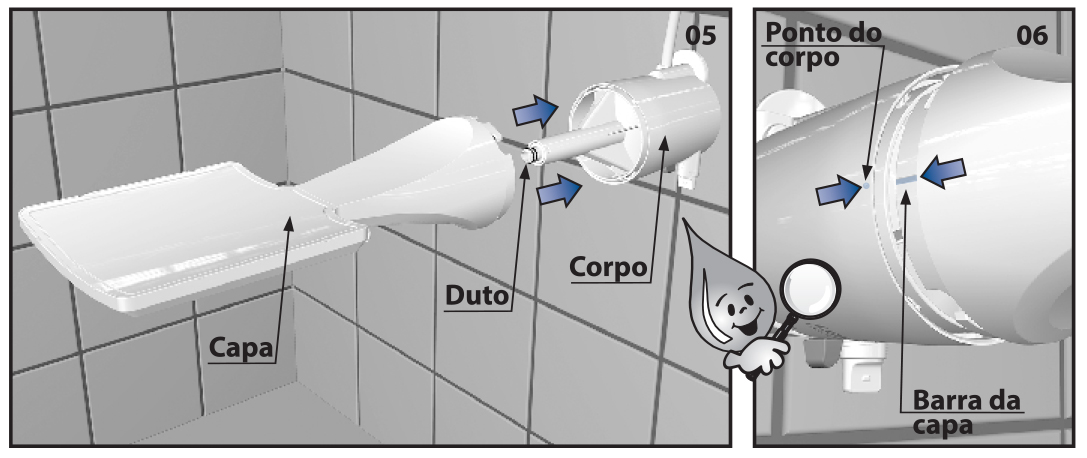

• Alinhe a capa com o corpo e empurre-a até perceber um encaixe com o duto (Fig.:05).
• Identifique o ponto do corpo, aproxime e alinhe com a barra da capa (Fig.:06).

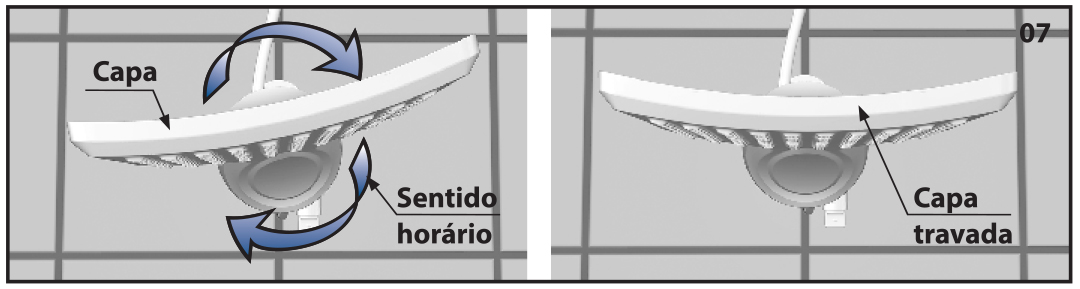

• Gire a capa no sentido horário, travando-a (Fig.:07).


IMPORTANTE: Faça correr água pelo produto antes de fazer a conexão à rede elétrica, para encher de água a câmara de aquecimento e evitar a queima da resistência.

Verifique se há algum vazamento e em seguida feche o registro de água.

ATENÇÃO: Repita esta operação sempre que a capa for retirada por algum motivo.

• OBS.: Certifique-se da localização dos canos de água embutidos na parede para que não sejam perfurados.

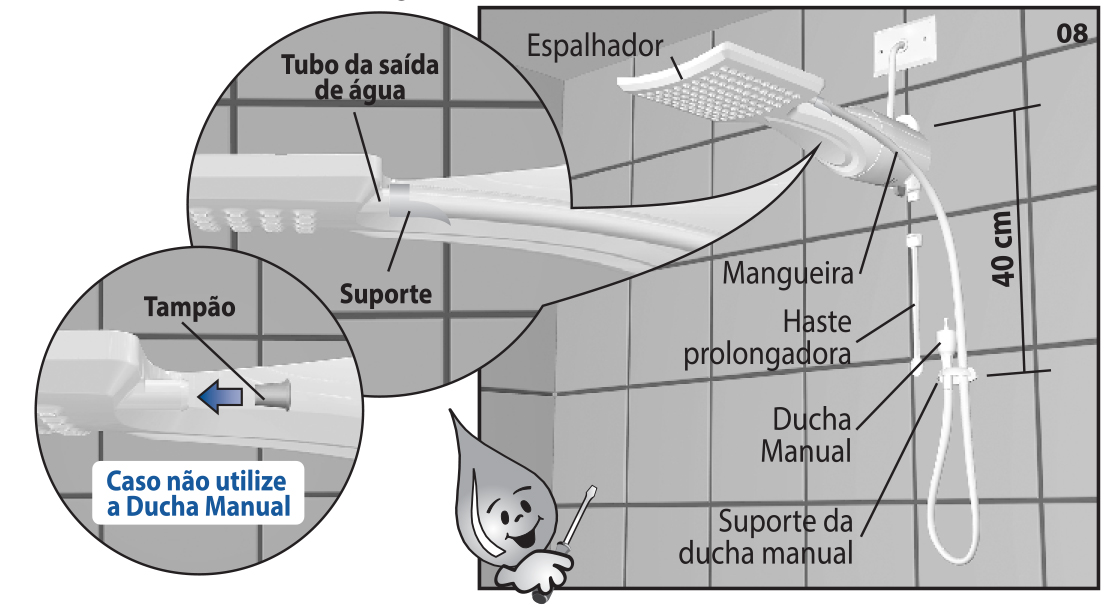

• Para fixar o suporte da ducha manual, fure a parede utilizando uma broca de 5 mm a uma altura adequada ao alcance das mãos (Fig.:08). Coloque as respectivas buchas nos furos e fixe com os parafusos.
• Passe o suporte pela mangueira e encaixe a extremidade no tubo da saída de água, na parte superior do espalhador (Fig.:08). Mova o suporte em direção ao tubo da saída de água, alinhando-o à extremidade da mangueira, de maneira que ele fique firme e direcione corretamente a mangueira a fim de evitar dobra.

• Encaixe a ducha manual na outra extremidade da mangueira e posicione-a no suporte da ducha manual (Fig.:08).

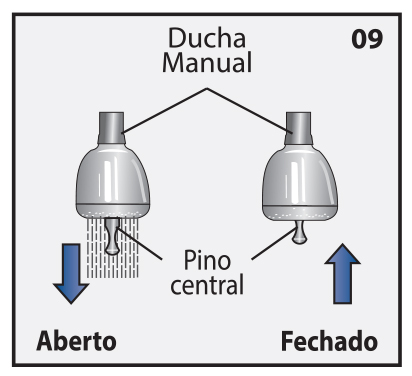

• Para abrir a ducha manual, puxe o pino central.
• Para fechar a ducha manual, empurre o pino central (Fig.:09).
• IMPORTANTE: SEMPRE FECHE A DUCHA MANUAL APÓS SEU USO.
• Caso não queira utilizar a ducha manual, utilize o Tampão, ( acompanha o produto ) fixando-o no tubo de saída de água (Fig.:08).

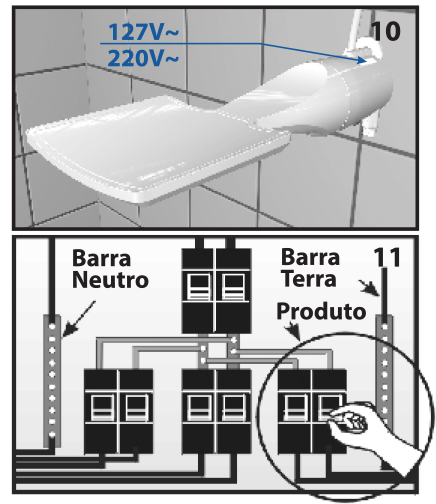

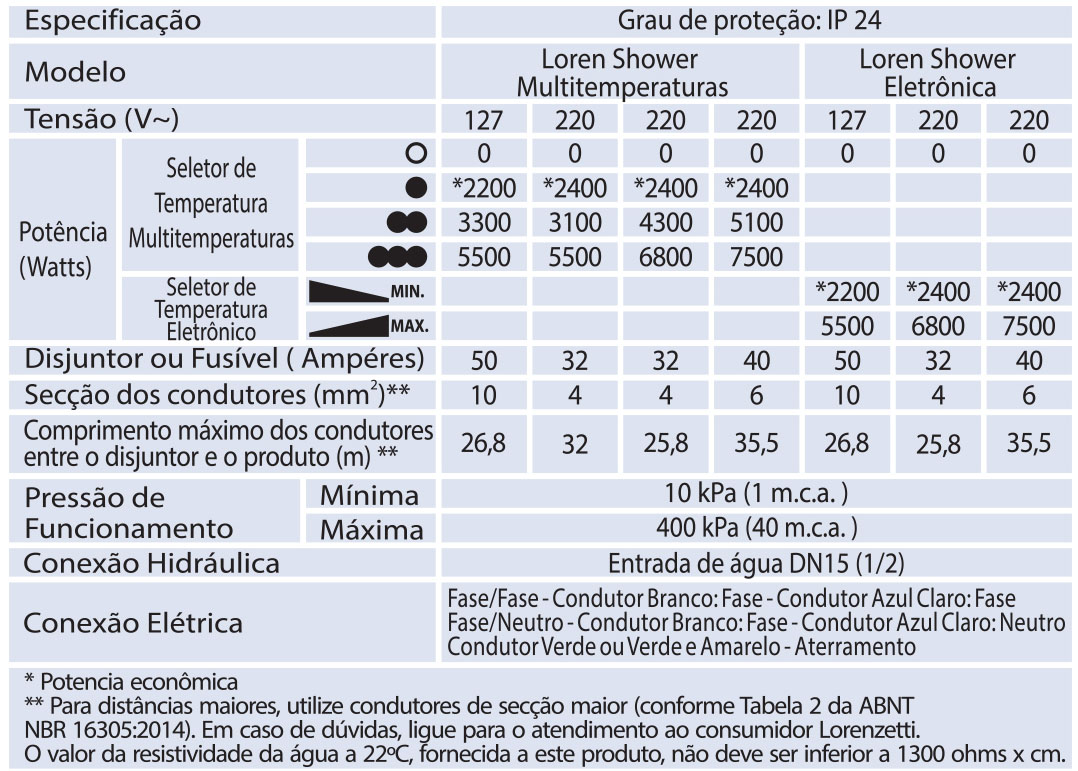

• Certifique-se de que a tensão (voltagem) do seu produto corresponde à tensão (voltagem) da rede elétrica (127V~ ou 220V~) (Fig.:10).
• Verifique e/ou providencie uma linha direta e exclusiva do quadro de distribuição (Fig.:11), usando condutores, disjuntores e dispositivo D.R., levando em consideração os valores de tensão, potência e a distância do produto até o quadro de distribuição, conforme tabela de Características Técnicas.
• Utilize disjuntor bipolar para 220V~ (fase-fase) ou disjuntor unipolar no condutor fase para 127V~ ou 220V~ (fase-neutro).

• No caso de construções novas, providencie a caixa de derivação a 13 cm de distância, acima da saída de água (Fig.:12).
• Desligue o disjuntor do quadro de distribuição de energia elétrica do circuito no qual será instalado o produto, antes de iniciar a instalação elétrica.
• Conecte os cabos de ligação do produto aos condutores da rede elétrica, utilizando conectores adequados (não acompanham o produto).

NÃO USE NENHUM TIPO DE PLUGUE OU TOMADA PARA A INSTALAÇÃO DO PRODUTO.

IMPORTANTE PARA SUA SEGURANÇA

• Para evitar riscos de choques elétricos, o condutor terra deste produto (condutor verde ou verde/amarelo) deve ser conectado a um sistema de aterramento conforme a ABNT NBR 5410. A instalação elétrica e o sistema de aterramento para este produto devem ser executados por pessoa qualificada.
• Não utilize o condutor neutro como aterramento.
• O sistema de aterramento garante sua segurança durante a utilização de aparelhos eletrodomésticos.
• Finalizando a instalação elétrica, ligue o disjuntor do quadro de distribuição em que está conectado o produto.

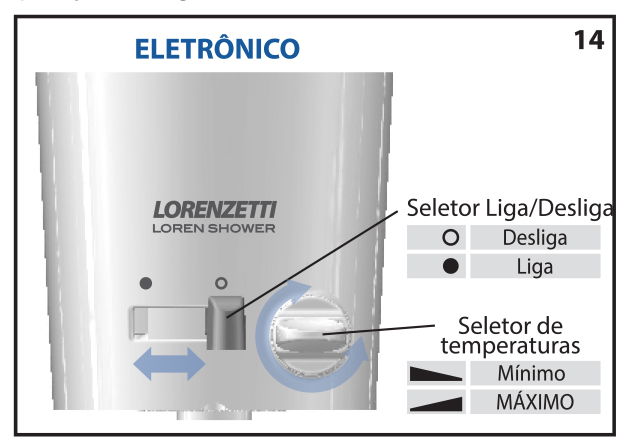

• IMPORTANTE: Posicione o seletor de temperaturas (Fig.:13), ou seletor Liga/Desliga (Fig.:14), na posição Desliga. Faça correr água pelo produto, para encher de água a câmara de aquecimento e evitar a queima da resistência.

LOREN SHOWER MULTITEMPERATURAS

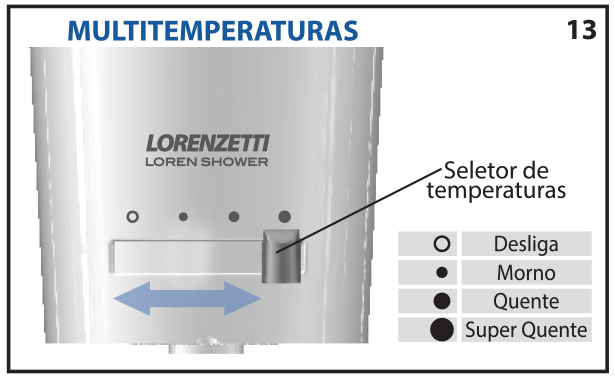

• Posicione o seletor de temperaturas em qualquer uma das posições de aquecimento (Fig.:13).
• Para o produto entrar em funcionamento, basta abrir o registro de água. O acionamento do produto é feito automaticamente.
• Para sua segurança e maior vida útil dos componentes do produto, o botão seletor de temperaturas deve ser acionado somente com o registro de água fechado.
• QUANDO UTILIZAR O PRODUTO JUNTAMENTE COM AQUECIMENTO SOLAR: Posicione o seletor de temperaturas, na posição Desliga

LOREN SHOWER ELETRÔNICO

• Posicione o seletor Liga/Desliga na posição Liga, em seguida gire o seletor de temperaturas em qualquer uma das posições de aquecimento (Fig.:14).
• Para o produto entrar em funcionamento, basta abrir o registro de água. O acionamento do produto é feito automaticamente.
• Para sua segurança e maior vida útil dos componentes do produto, o seletor Liga/Desliga deve ser acionado somente com o registro de água fechado.
• A mudança da temperatura pode ser feita com o produto em funcionamento.
• QUANDO UTILIZAR O PRODUTO JUNTAMENTE COM AQUECIMENTO SOLAR: Posicione o seletor Liga/Desliga, na posição Desliga.

Em dias mais quentes, este produto lhe permite uma grande economia de energia elétrica e água. Para isso, na versão Multitemperaturas, posicione o seletor de temperaturas para uma posição de menor aquecimento; na versão Eletrônica, posicione o seletor Liga/Desliga na posição LIGA e gire o seletor de temperaturas para uma posição de menor aquecimento e regule a temperatura da água através do registro.

Antes de iniciar a limpeza do produto, desligue o disjuntor ou a chave fusível do quadro de distribuição de energia elétrica, do circuito no qual está instalado o produto (Fig.:11).

Para limpeza externa do produto, utilize somente pano úmido. Nunca utilize qualquer tipo de produtos tóxicos, solventes ou abrasivos.

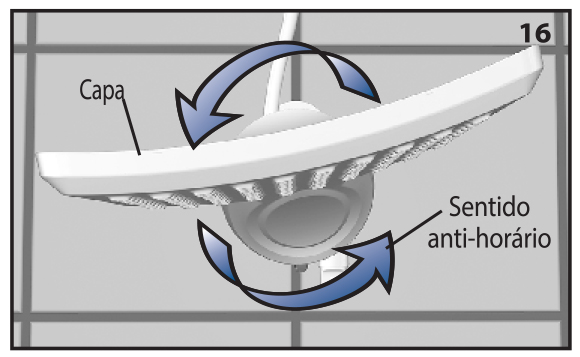

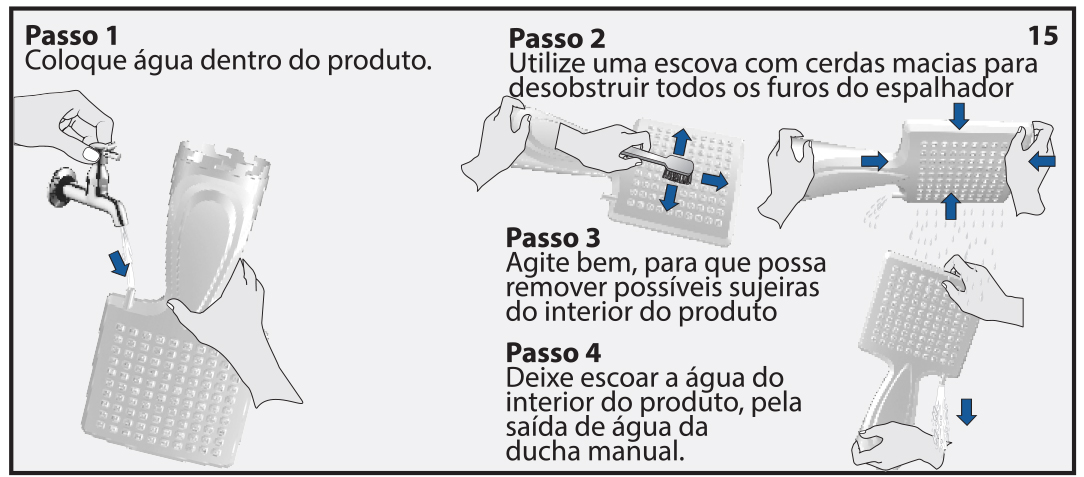

Para limpeza interna do espalhador, retire o mesmo, girando-o no sentido anti-horário e siga os passos indicados na Fig.:16 e 17. Na sequência, proceda conforme Fig.:15. Após concluída a limpeza, recoloque o espalhador, conforme instruções (item 4.1 - CONEXÃO DA CAPA).

Depois da montagem do espalhador, deixe sair bastante água, afim de certificar-se da total limpeza do espalhador. Verifique se o fluxo de água está normal, o que lhe proporcionará um banho mais agradável. Repita essa operação sempre que verificar alguma obstrução com respectiva diminuição do fluxo de água ou quando o fluxo de água não sair verticalmente (jatos torcidos).

Após o final da limpeza, e após ter passado água pelo produto, ligue o disjuntor.

Sujeiras e resíduos contidos na água podem prejudicar o funcionamento deste produto.

Se a água fornecida apresentar tais características, providencie a instalação de dispositivos/filtros ( consulte linha Loren Acqua Lorenzetti ) capazes de evitar que sujeiras e resíduos cheguem até o produto. Certifique-se de que tais dispositivos não comprometam a pressão mínima de funcionamento.

Não altere a regulagem dos contatos do produto, pois ela garante o funcionamento seguro do aparelho.

Em caso de dúvidas, ligue para o atendimento ao consumidor Lorenzetti.

Observe o quadro abaixo antes de solicitar a Assistência Técnica Lorenzetti

PROBLEMA	CAUSA PROVÁVEL	SOLUÇÃO
O Produto não liga automaticamente ao abrir o registro de água.	Disjuntor ou chave fusível desligado.	Acione o disjuntor ou a chave fusível.
	O botão seletor de temperaturas está na posição Desliga.	Posicione o botão seletor de temperaturas em qualquer uma das posições de aquecimento.
Não sai água pelo produto.	O registro principal do seu banheiro está fechado ou há ar na tubulação.	Abra o registro principal e/ou as torneiras que pertencem ao mesmo circuito hidráulico, até remover todo o ar.
Diminuição da vazão de água.	Sujeiras no espalhador .	Faça a limpeza do espalhador de forma a desobstruir a passagem da água (item 11 ).
O Produto esquenta pouco mesmo com o botão seletor de temperaturas na posição de maior aquecimento	Condutores elétricos inadequados.	Consulte um profissional habilitado para verificar se os condutores estão de acordo com as especificações contidas neste manual.
	Tensão elétrica baixa.	Consulte um profissional habilitado para verificar se a tensão elétrica está abaixo dos valores nominais de fornecimento (127V~ ou 220V~). Em caso positivo, comunique à concessionária de sua região.
O Disjuntor Diferencial Residual (DR) está desarmando	Sistema de aterramento não adequado.	Adequar o sistema de aterramento à NBR 5410.
	Mais de um aparelho conectado ao mesmo circuito elétrico.	Providenciar o circuito elétrico exclusivo para a Ducha
Gotejamento após fechar o registro	Escoamento natural da água armazenada dentro do produto após o seu funcionamento.	Faça o alinhamento correto do produto (Fig.:03). Faça a instalação do suporte e encaixe da mangueira, conforme indicado na (Fig.:08).
	Vazamento no registro	Faça o reparo do registro.
	Espalhador sujo, furos entupidos	Faça a limpeza do espalhador (Fig.:15).
IMPORTANTE: Ocorrendo a queima da resistência, substituir pelas resistências de reposição Loren Shower Ultra: 3065-I (127V~ 5500W), 3065-J (220V~ 5500W), 3065-L (220V~ 6800W), 3065-M (220V~ 7500W). Em caso de defeitos nos condutores do cordão de alimentação do aparelho, não os substitua, retire o aparelho do ponto de utilização e o encaminhe a uma Assistência Técnica Lorenzetti.

• Antes de iniciar a troca da resistência, desligue o disjuntor do quadro de distribuição de energia elétrica do circuito no qual está instalado o produto (Fig.:11). Gire a capa no sentido anti-horário, destravando-a (Fig.:16). Puxe a capa para frente, desconectando-a do corpo (Fig.:17).

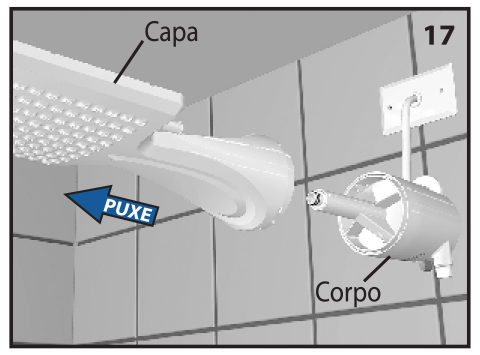

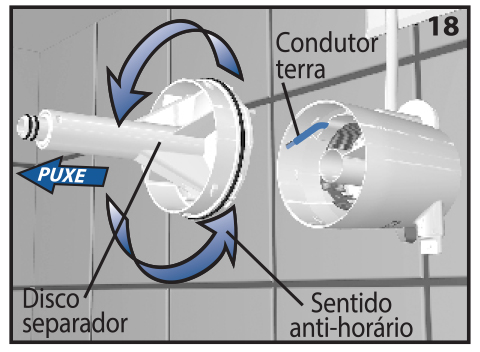

• Gire o disco separador no sentido anti-horário, destravando-o, e puxe-o para frente (Fig.: 18).
• Desencaixe os terminais da resistência dos pinos do corpo do produto, utilizando um alicate de bico (Fig.: 19).

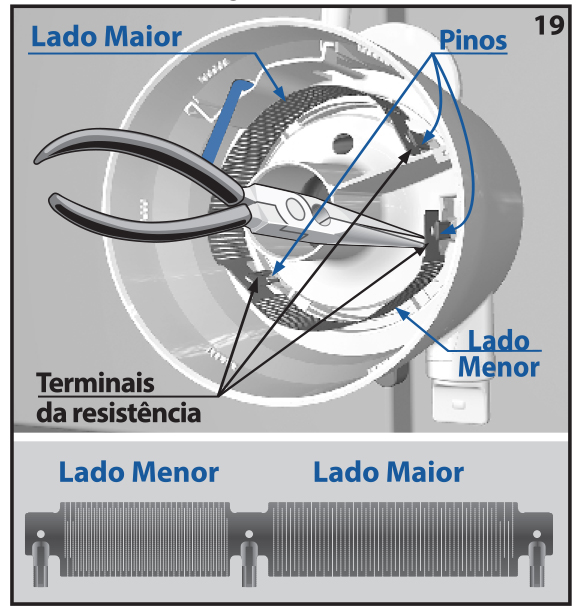

• Identifique na nova resistência o Lado Maior e o Lado Menor (Fig.: 19).
• Posicione o Lado Maior na parte superior do corpo e o Lado Menor na parte inferior do corpo (Fig.: 19).
• Encaixe completamente os terminais da nova resistência nos pinos com o auxílio de um alicate de bico (Fig.: 19).
• Após finalizada a substituição, certifique-se de que a resistência não esteja encostada no corpo do produto

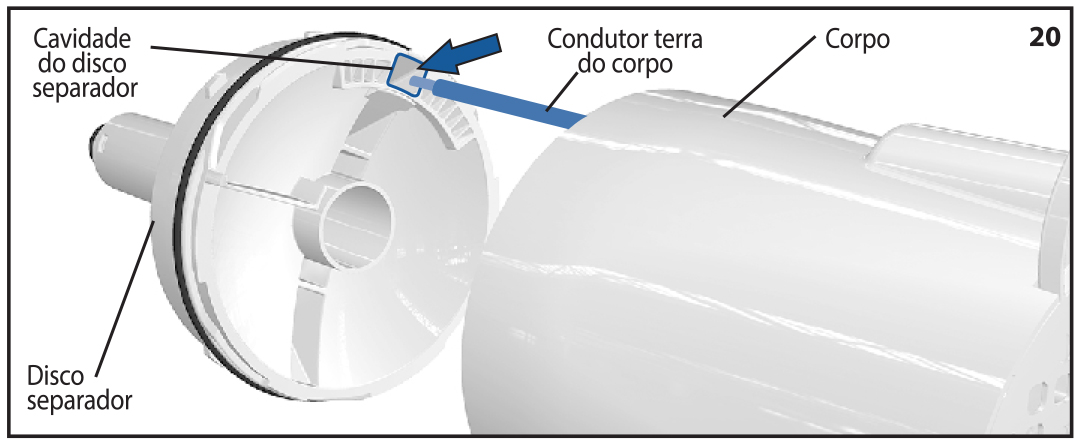

• Posicione ocondutor terra na cavidade do disco separador (Fig.: 20).

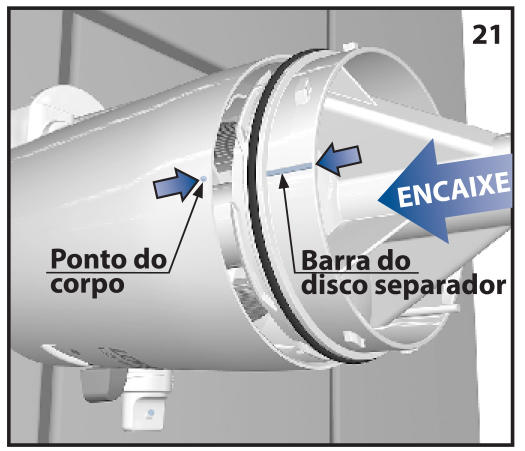

• Aproxime o disco separador do corpo, alinhando o ponto do corpo, com a barra do disco separador (Fig.:21).
• Empurre o disco separador até estar completamente encaixado no corpo.

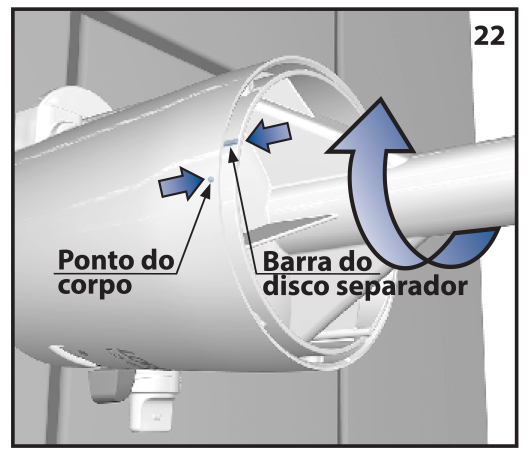

• Gire o disco separador no sentido horário conforme Fig.:22.

• Para reconectar a capa, proceda de acordo com o item 4.1
• IMPORTANTE: Para encher de água a câmara de aquecimento e evitar a queima da resistência, faça correr água pelo produto antes de ligar o disjuntor correspondente no quadro de distribuição de energia elétrica (Fig.:11).
• Verifique se há algum vazamento e em seguida feche o registro de água.

TERMO DE GARANTIA

1. Este produto é projetado procurando atender o consumidor e, para tanto, é importante que sejam seguidas todas as recomendações do manual de instalação.
2. Este produto somente deve ser instalado por uma pessoa qualificada, de acordo com as especificações técnicas de instalação.
3. Este produto é garantido em todo o Território Nacional contra defeitos de fabricação pelo prazo de 1 ano, condicionado ao uso de resistência original Lorenzetti, (estando incluída neste período a garantia legal de 90 dias, estabelecida pela lei nº8078 de 11/09/90), quando utilizado para uso residencial, com início na data da emissão da Nota Fiscal. A resistência original Lorenzetti, possui a garantia legal pelo prazo de 3 meses.
4. Os produtos instalados em locais públicos ou de uso coletivo terão garantia legal de 90 dias, estabelecida pela lei nº8078 de 11/09/90, com início na data da emissão da Nota Fiscal.
5. Peças que apresentam desgaste natural de uso, terão garantia legal de 3 meses.
6. Esta garantia abrange exclusivamente a substituição e/ou conserto de peças que apresentam comprovadamente defeitos de fabricação ou de material constatado pelo Serviço Autorizado Lorenzetti, excluindo-se defeitos provenientes de transporte, instalação e uso inadequados.
7. Para atendimento do Serviço Autorizado Lorenzetti em produto dentro do prazo de garantia, é obrigatória a apresentação da Nota Fiscal de Compra.
8. As despesas de transporte para entrega e retirada dos aparelhos em garantia até os locais de Serviço Autorizado Lorenzetti, serão por conta do proprietário. O Serviço Autorizado Lorenzetti cobrará do proprietário taxa de visita quando solicitado atendimento domiciliar .

A GARANTIA NÃO SERÁ APLICADA NAS SEGUINTES SITUAÇÕES

1. Caso haja violação do produto ou conserto executado por pessoas ou empresas não autorizadas. Somente a rede de Serviço Autorizado Lorenzetti poderá realizar manutenções no produto.
2. Danos sofridos pelo produto em consequência de mau uso, quedas acidentais, manuseio inadequado, instalação incorreta e erro de especificação.
3. Danos causados aos acabamentos devido à limpeza inadequada com produtos químicos, solventes, abrasivos tipo saponáceo, palha de aço, esponja dupla face e outros.
4. Produto com corpos estranhos em seu interior tais como: cola, lubrificantes, detritos, estopas e outros.
5. Mudança da cor do produto devido a exposição a intempéries.
6. Produto instalado em locais onde a água é considerada não potável ou que contenha substâncias ou impurezas estranhas que comprometam seu bom funcionamento.
7. Aplicação de peças não originais, inadequadas, adaptações ou modificações não autorizadas.
8. Remoção do redutor de pressão automático.

IMPORTANTE

• Para um funcionamento adequado e prolongado de seu produto, efetuar revisões periódicas, através do Serviço Autorizado Lorenzetti .
• A instalação deve ser realizada por uma pessoa qualificada, capaz de medir a pressão hidráulica e tensão elétrica no ponto de instalação do produto.
